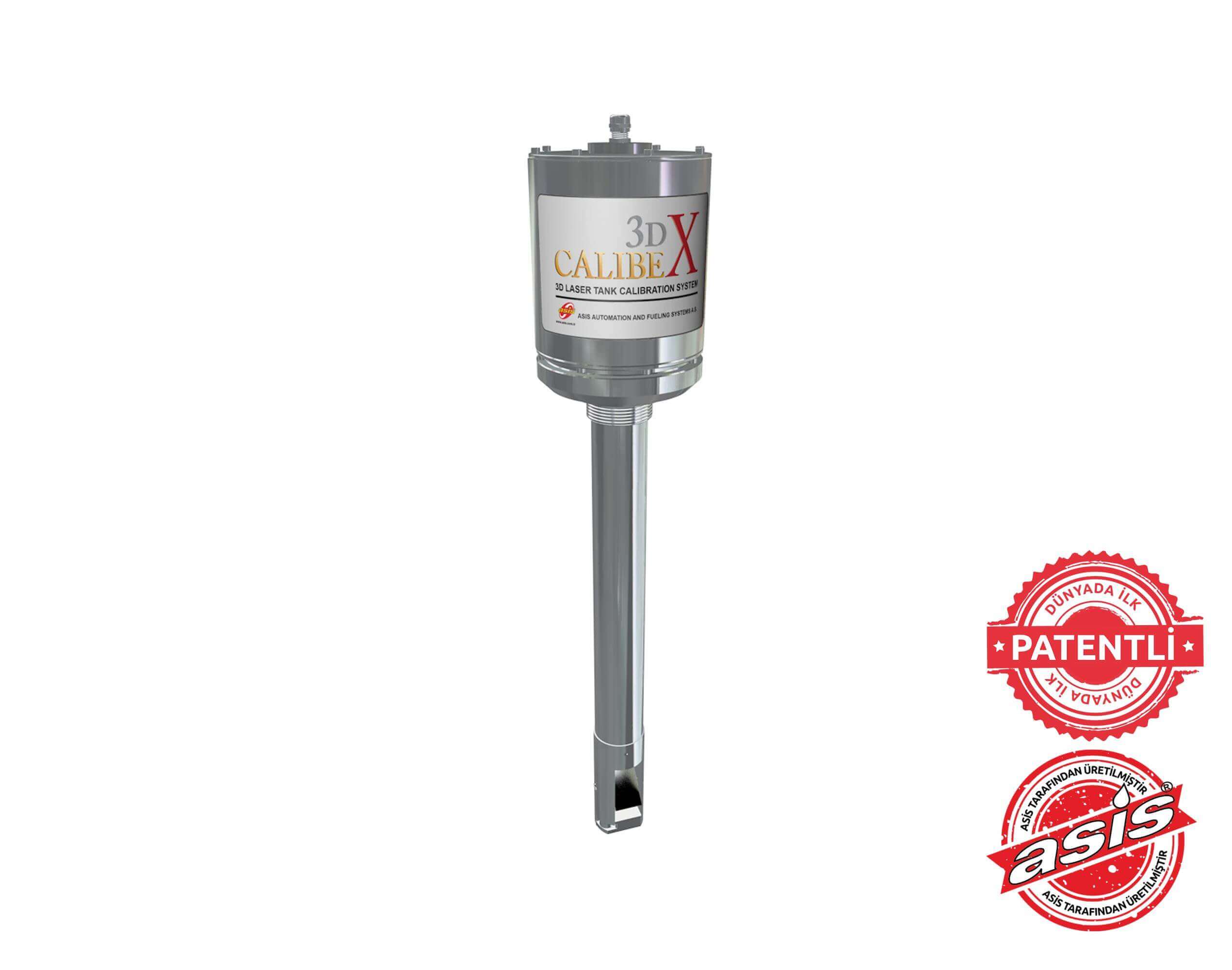

CalibeX® (3D Lazer Kalibrasyon Teknolojisi)

Yatay silindirik akaryakıt tanklarına ait kalibrasyon cetvellerini, yüksek hassasiyetle, kısa sürede ve emniyetli olarak, 3D lazer mesafe ölçüm yöntemi ile oluşturan teknolojidir.

3DCalibeX®, bu güne kadar Asis bünyesinde geliştirilen en kapsamlı teknolojik projelerden birisidir. İleri seviye robot mekaniği, mekatronik, gelişmiş elektronik devre tasarımları, lazer ve optik uygulama vb. çalışmalarının yanı sıra 3D modelleme algoritma çalışmaları içeren uygulama ve ileri seviye matematiksel yoğunluğu olan veri analiz yazılımlarından oluşan bir sistemdir.

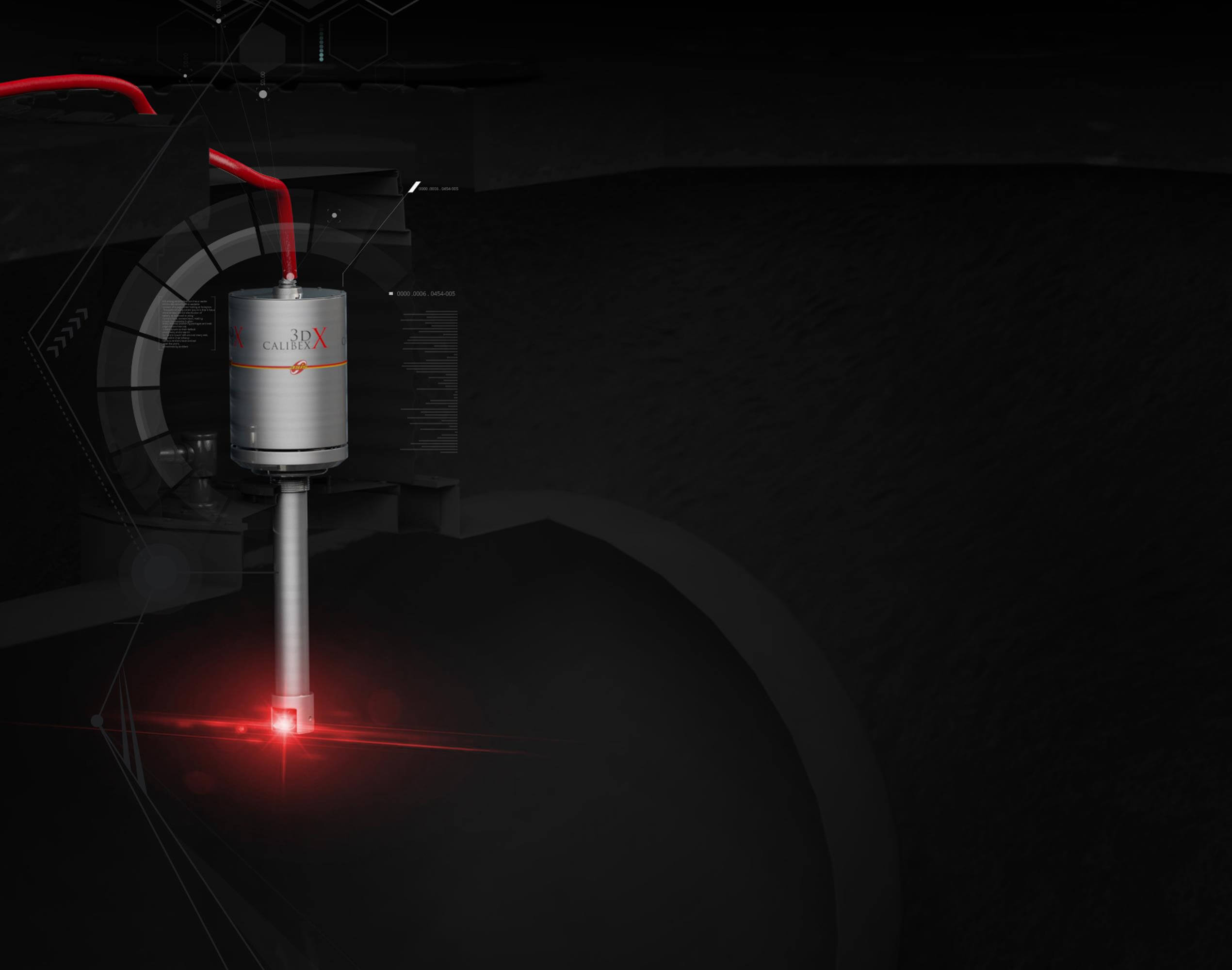

Önemli özelliklerinden biri, tank kapaklarında bulunan tankın en küçük giriş yeri olan 2” lik maşondan geçerek, özel olarak geliştirilen lazerli ölçüm teknolojisi sayesinde 25-40 dakika gibi kısa bir sürede tank kalibrasyonunu bitirmesidir.

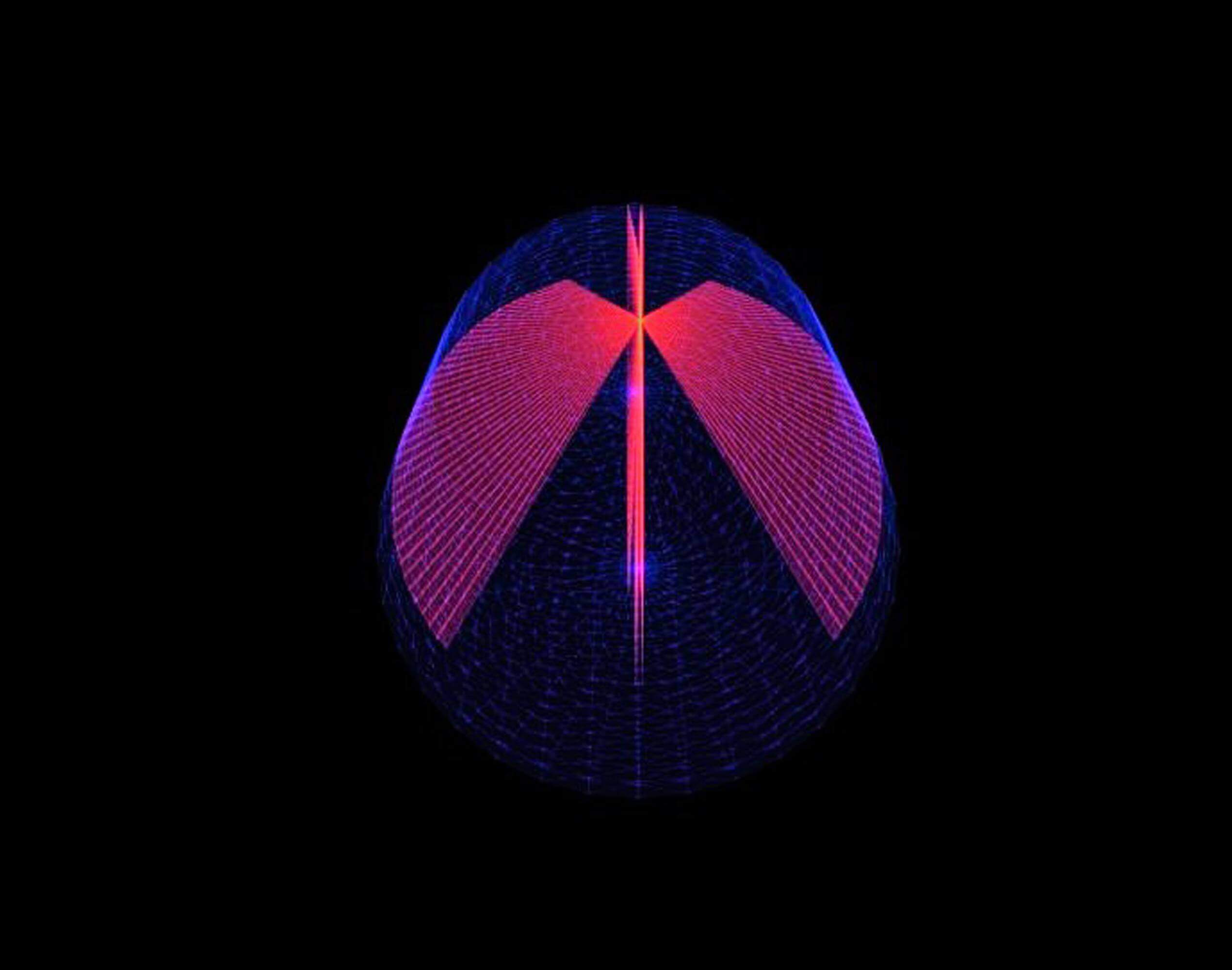

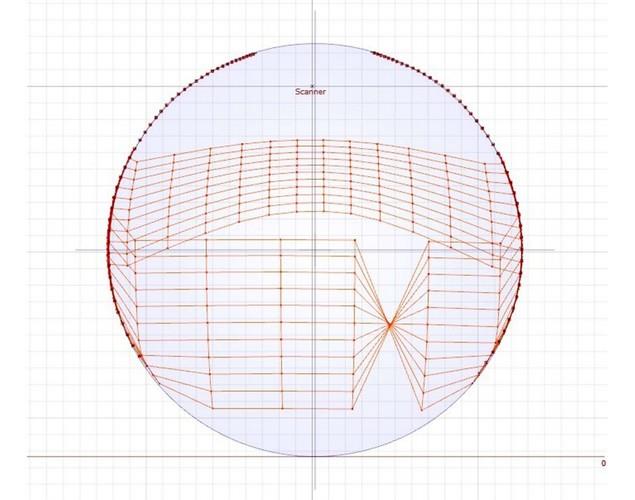

Sistem; geliştirilmiş olan 3D algoritma ile tankın iç ölçülerine ait kritik ölçüleri otomatik olarak belirleyip, gerekli ölçümleri gerçekleştirir ve yeraltındaki tankın 3 boyutlu matematiksel modelini oluşturur.

Tarama İşlemi tamamlandığında, tanka ait çap, uzunluk, hacim, tank eğimi, bombe tipi, bombe yar??çapı, tank yüzey kalitesi gibi birçok sayısal veri ve tank matematiksel modeli elde edilir. Akabinde elde edilen matematiksel model üzerinden detaylı kalibrasyon tablosu oluşturulur.



CalibeX hakkında daha detaylı bilgiye ulaşmak için TIKLAYINIZ







 Datasheet  Broşür

Genel Özellikler

• Tankın tüm iç ölçülerini otomatik alır.
• Tankın eğimini bulur.
• Tankın çapını bulur.
• Tankın iç ölçülerini bulur (Derinlik, uzunluk vs.).
• Tankın bombe çaplarını bulur.
• Tankın matematiksel modelini çıkarır.
• Yatay, silindirik yapıdaki tüm yer altı ve yer üstü tanklarda uygulanabilir.
• 25-40 dk. içinde bir tankın, birkaç saatte de tüm istasyonun kalibrasyonu yapılabilir.
• Güvenilir; risk faktörleri kontrol altına alınmıştır (ATEX).
• Sağlık, Emniyet ve Çevre kriterlerine tam uyumlu çalışma yöntemine sahiptir (SEÇ).
• İstasyon işleyişi minimum seviyede aksamaya uğrar.
• Tankın doldurulması gibi bir stok problemi yoktur, aksine boş olması hassasiyeti arttırır.
• Muadil kalibrasyon metotlarına nazaran çok daha hassas ve güvenilir tablolar üretilir.
• Tank otomasyonundan hızlı ve kesin sonuç alınmasını sağlar.

Teknik Özellikler

• 30 dakikada kalibrasyon
• Kolay kurulum, kullanım ve kolayca taşınabilir (75x15x15 cm)
• Tankların iç çapını, boyutlarını, yüksekliğini ve eğimini ölçer
• Kalibrasyon için tankın tamamen boş olması gerekmez
• Çoğu yatay-silindirik tank için uygundur
• 10m Ölçüm mesafesi
• 230 Vac güç kaynağı
• 2’’ giriş boyutu

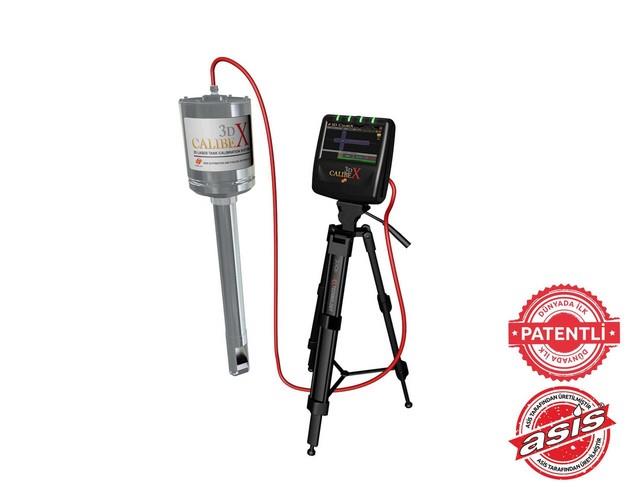

• Mobil CalibeX set (100x40x40 cm)
• 6 kg ürün ağırlığı
• IP 54 Koruma
• ATEX onaylı Lazer Teknolojisi
• Tüm Çevre, Güvenlik ve Sağlık (ÇGS) kriterlerini karşılar
• Hacim hesaplamasında ± %0,5 doğruluk (VSL Hollanda Metroloji Enstitüsü ve NMi değerlendirme sonuçları)
• Eğim ölçümlerinde ± 0,1 ° hassasiyet (VSL Hollanda Metroloji Enstitüsü ve NMi değerlendirme sonuçları)
• ± %0.1 Genel ölçüm doğruluğu
